【应用推荐】PCB基板在线自动化检测系统

发表时间:2023-11-07 08:58

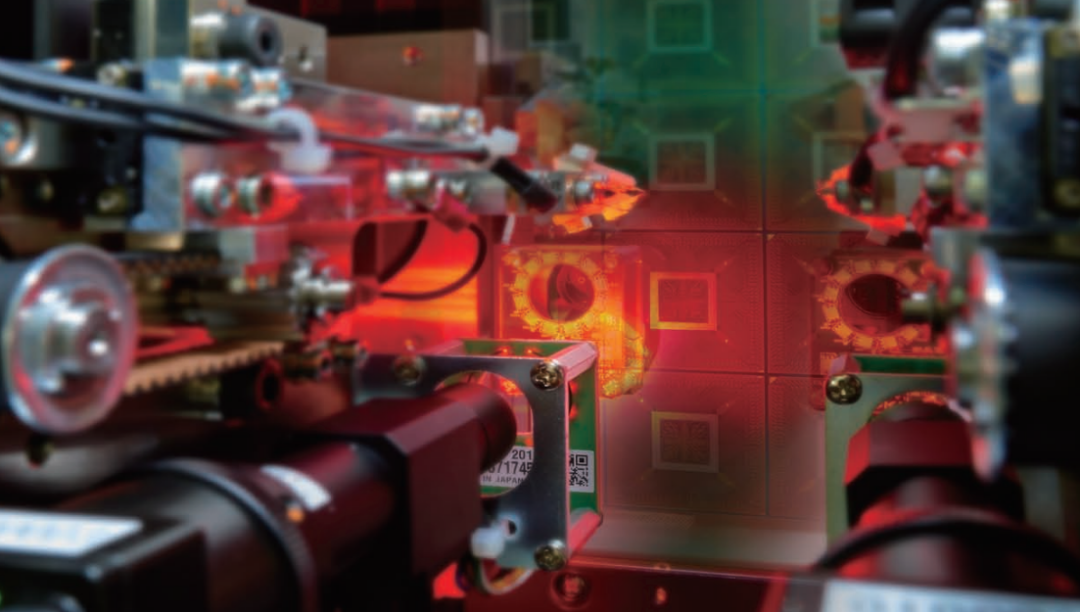

飞针测试仪FA1817是一款高精度、高速且易用的半导体PCB基板在线自动化检测系统。结合其操作性能优异的软件和探针校准设计,可轻松检测出电路板的潜在不良,大幅提升检测效率,主要应用于PCBA装配中的CSP载板和FCBGA载板检测。






1、0.1mm超薄基板:

FA1817可以测试最薄0.1mm厚度的基板,适用于硅基板半导体。

标配探针软着陆功能,**限度减轻测试针痕,配置日置新研发出的软针部品,做到测试后对焊盘无损伤,保护好被测物。







2、超低电压测绝缘:

和其他型号相比,FA1817可以在很低的电压下测试出比较大的电阻。最高电压250V可以检测出100GΩ绝缘电阻。测试电压设定分辨率支持1V调整,可以检出网络间的绝缘不良,不会因为测试大的绝缘阻值导致基板损坏(支持1V /1GΩ的测试)。

可以检出的故障如:网络间绝缘材质有空洞的绝缘不良;网络间有金属离子等杂质导致绝缘不良等。





3、二维码识别功能:

FA1817的标配软件可以令设备相机快速识别基板二维码,满足产线需求。





4、检测效率大幅提升*(比同类型产品快5~10倍):

FA1817采用电容法判断电路板好坏,每一个焊盘只需测试一次,就可以快速判断同一网络是否开路,不同网络间是否短路。

线路断开时:测试点的电容值会变小;(线路和检查用电极的正对面积减小)

线路间短路:测试点的电容值会变大;(线路和检查用电极的正对面积增加)





5、一次性多种异形排版:

FA1817支持多种异形排版,标配软件可一次性导入多种排版程序,操作人性化,有效提高工作效率。






6、快速探针更换与校准:

FA1817只需拆卸少数零件即可替换探针,并且具备自动匹配校准功能,在自动匹配后可点击方向键进行微调,最快20秒轻松完成1个探针校准。
