【新品预告】真实、可信、稳定、兼容的EIS测试平台

发表时间:2023-11-07 09:01

近年来氢电耦合是制氢、用氢的热点话题。源端电氢协同可以帮助消纳西北部地区丰富的风光资源。其中最核心的部件当属燃料电池和电解槽。为了提升氢能的使用率与泛用性,开发者聚焦在燃料电池,电解槽的寿命,性能,成本等方面。对此,动态测试实时观测系统特性是必需的。


风光储氢



风光制氢


HIOKI日置致力于提供燃料电池与电解槽全生命周期的解决方案。通过真实数据建立控制模型以实现电解槽系统的优化,提升可再生能源制氢的占比与适应性。


EIS测试系统CN011:

电化学阻抗谱技术(EIS)是研究电极过程动力学和电化学界面反应的重要工具,能够获取电池内部状态和电化学行为信息,通过不同频率的变化将电化学反应过程中不同反应速率的反应区分开来,可帮助分析燃料电池内部多域多尺度的复杂变化过程。在电解槽、燃料电池单片、整堆、系统均有EIS的测试需求。


电化学阻抗谱技术(EIS)

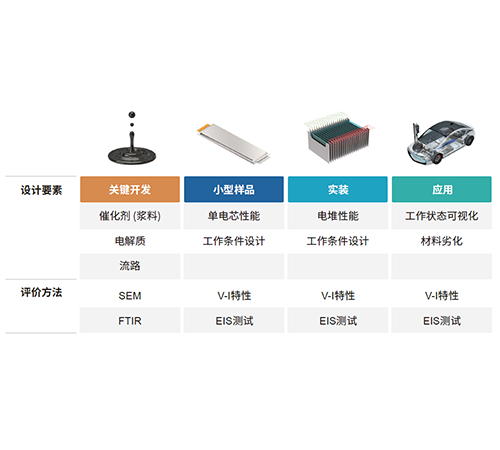

整个开发到应用的过程


目前EIS测试的难点:

  1. 激励电流大对电堆影响,激励电流小无法测得小信号

  2. 电流相位精度·偏差影响测试结果

  3. 大功率负载噪声过大影响测试


HIOKI日置针对测试痛点,开发了EIS测试系统CN011。提供真实、可信、稳定、兼容的EIS测试平台。

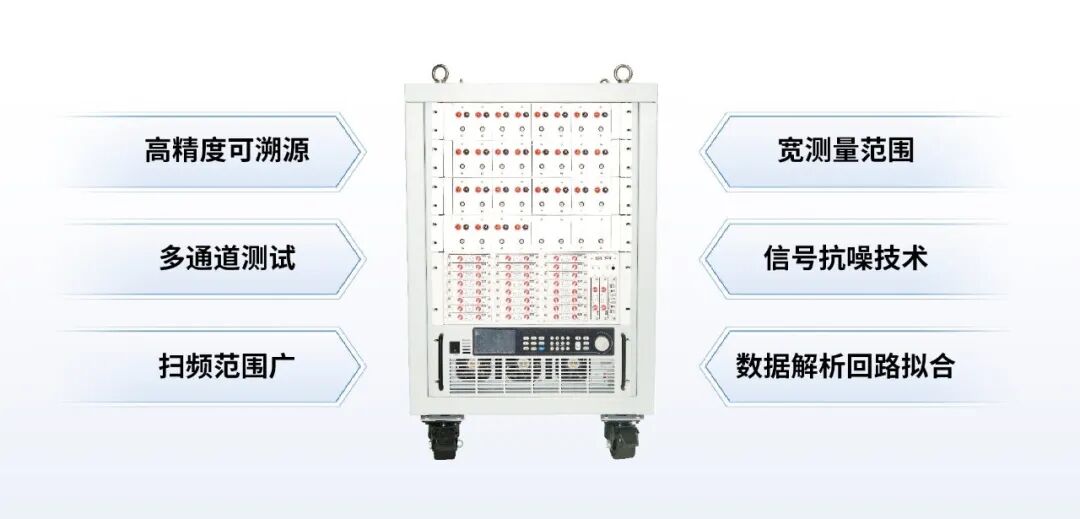

产品特点:

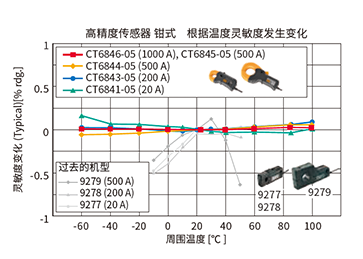

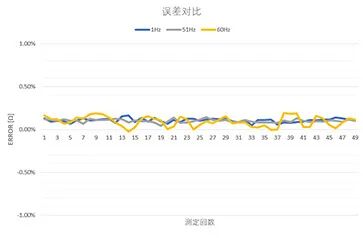

① 高精度可溯源

使用标准电阻作为被测物,可计量追溯。


② 多通道测试

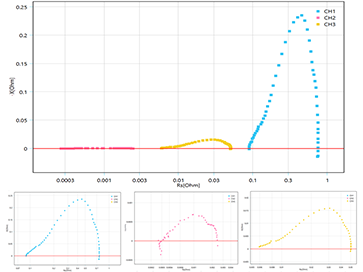

可拓展多通道方案,可以覆盖多节电芯同步扫频测试的需求,便于掌握不同位置电芯的阻抗情况。

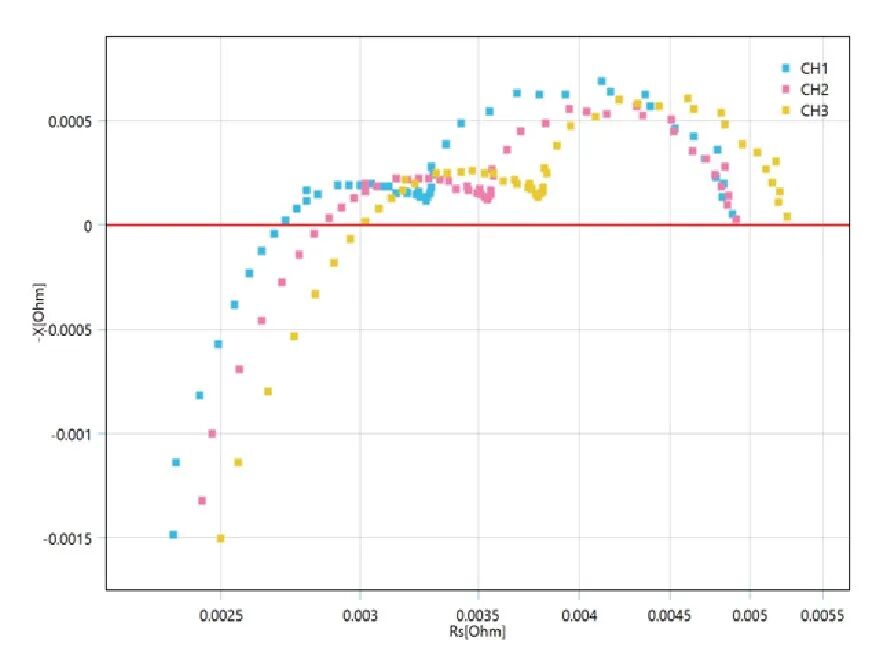

多通道电芯检测扫频



同时进行整堆、多片、单片


③ 扫频范围广

HIOKI日置系统的信号采集单元由一台设备完成同步测试。可满足0.01Hz~20kHz的扫频范围。

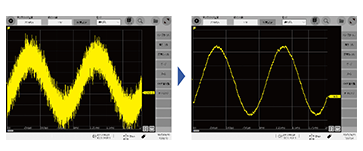

④ 信号抗噪技术强

在保证本体CN011静态测试精度的同时,通过HIOKI日置独有的信号处理技术规避干扰信号。


⑤ 测量范围宽广

HIOKI日置系统的信号发生单元,信号采集由一台设备的不同模块完成,模块通道间绝缘且满足**1000V、1000A的测试。


⑥ 数据解析回路拟合

在保证本体CN011测量精度的同时,可对测量所得数据进行分析统计,配套等效回路拟合软件可对燃料电池的等效回路进行拟合。

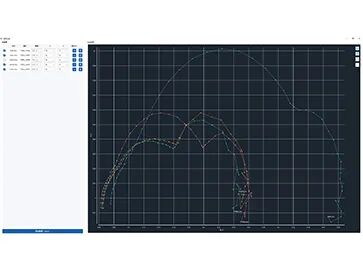

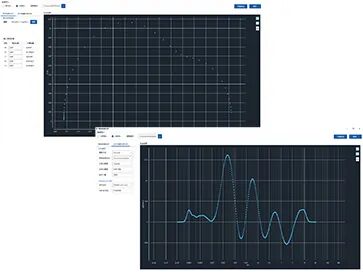

软件功能:

提供多种测试模式(Cole-Cole图扫频测试,VI特性,定电流连续测量)

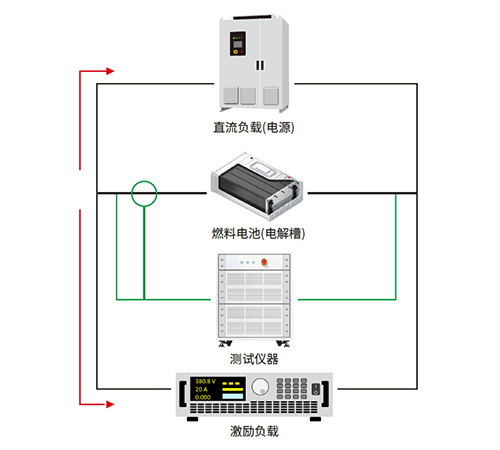

测试系统架构:

控制方式:配套软件,全系统由PC软件控制
