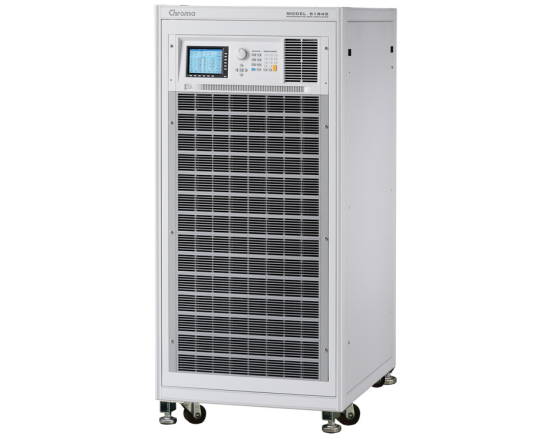

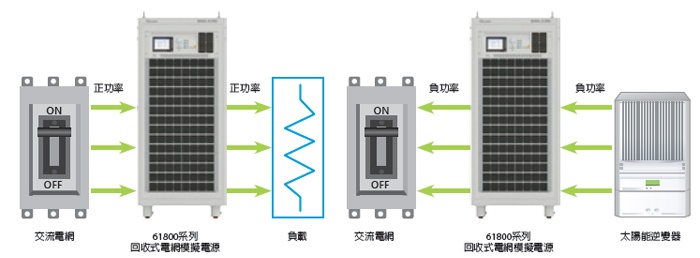

Chroma 61830回收式电网模拟电源是一款定电压输出的可编程交流电源，可应用于一般用电产品(例如: 家电产品，开关式电源)的测试，测试时Chroma 61845回收式电网模拟电源会对负载输出功率，通过拉载过电流设定(OCP)功能来保护Chroma 61830。当待测物为能将能量回馈到电网的产品(例如:太阳能逆变器，双向充放电机)等分散式发电设备时，Chroma 61830在输出电压的同时，若侦测到输出得功率为”负(-)”功率时，Chroma 61830就会启动能源回收机制，将逆变器所产生的逆灌电流/负功率能量转换到交流电网。通常的交流电源无法承受待测物回灌的能量。Chroma 61830可应用到正负电压/电流正反方向的四象限，且具备能源回收功能，正足以成为电网模拟电源。

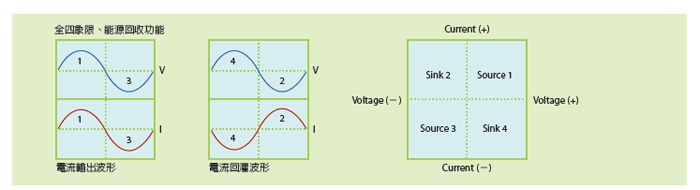

四象限、能源回收功能
除了分散式电源测试应用外，Chroma 61830回收式电网模拟电源还可符合智能电网和电动汽车相关的测试应用，例如:电动车对电网测试(V2G)、能源储存系统测试(ESS)。61830回收式电网模拟电源不仅产品研发阶段使用，也可应用于产品品质验证和生产阶段。
Chroma 61830使用数位式控制技术， 可在相电压300V及30Hz到100Hz频率的输出范围下，提供功率。不仅可输出纯交流电压，还有AC+DC输出模式来扩大应用，测试直流偏压成份。另外能提供方均根电流的3倍峰值连续输出，适用于做待测物的输入涌浪电流测试。

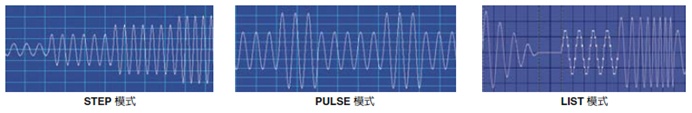

除了可输出平稳的电压和频率外，Chroma 61830提供强大编辑功能模式(STEP/PULSE/LIST)，可模拟多种电网异常及扰动状态以符合测试需求。STEP和PULSE模式提供来单步或连续的电压变动。此功能常用来模拟电源干扰，例如周期瞬降，瞬间高压，电压渐降等。使用者可使用LIST模式来编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，Chroma 61830可模拟各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。
使用者可应用SYNTHESIS(合成)功能，以50Hz或60Hz为基本频率，来设定40阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，这是用来在基频之外，设定另一个非谐波的变动频率成份，可从0.01Hz扫描到2400Hz，能帮助发现待测物输入端的谐振点或抗干扰的脆弱点。
Chroma 61830提供前面板的LCD显示器和键盘，让使用者容易手动操作，或是可透过标准配备的介面GPIB、RS-232、USB及以太网路接口来进行电脑的控制。
主要特点：
* 61830输出功率：45kVA
* 电压规格: 0-300V
* 频率 : DC, 30Hz - 100Hz
* 能源回收功能，可提供额定电流回收能力
* 符合PV inverter, Smart Grid及EV相关产品测试应用
* 可选择单相或三相交流输出
* 可控制电压及频率的变动速率
* 可设定电压和电流的输出限制
* 可设定电压波形启动及关闭的相位角
* 输出电压变化的同步TTL信号
* LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
* 电压暂降、短时中断和电压变化模拟
* 谐波和间谐波的失真波形合成
* 参数量测功能包括各阶电流谐波成份
* 通讯接口 : GPIB, RS-232, USB和以太网口
* 支持并联模式以符合高功率输出需求
型号 描述
61830 回收式电网模拟电源 30kVA
61845 回收式电网模拟电源 45kVA
61860 回收式电网模拟电源 60kVA
61800-100 回收式电网模拟电源 105kVA
